橡塑行业

利用卤素水分仪测定TPV材料水分含量解决方案

如何使用卤素水分测定仪测定TPV(热塑性硫化橡胶)中的水分的含量?这是TPV(热塑性硫化橡胶)供应商和他们的客户都非常关注的一个问题。本文中提供了典型TPV样品水分测定解决方案,您将了解到如何使用卤素水分测定仪测定TPV(热塑性硫化橡胶)样品水分含量,以及VM-E01快速卤素水分测定仪的使用流程和规范。

内容介绍 相关产品 相关百科 相关解决方案
需要帮助 获取报价

VM-E01卤素水分测定仪(0.1mg/0.0001g)

VM-E01卤素水分测定仪(0.1mg/0.0001g)

背景概述

塑料部件的供应商和他们的客户都非常关注于产品质量和快速生产过程。具有合适的水分含量的原料确保无故障的共混和注塑过程、光滑的表面和注塑部件的理想机械性能。维科美拓VM-E01快速卤素水分测定仪是适用于塑料行业生产现场进行简单准确水分含量测定的理想仪器。

事实上使用卤素水分测定仪进行塑料中的水分含量测定是在ASTM(美国材料试验协会标准)标准中已经公认的测试方法,D6980-12"采用失重法测定塑料中水分的标准试验方法"。

维科美拓是水分检测领域的专家,为不同用户提供有快速且针对性的行业解决方案。本文中提供了典型TPV(热塑性硫化橡胶)样品水分测定解决方案,您将了解到如何使用卤素水分测定仪测定TPV(热塑性硫化橡胶)样品水分含量,以及VM-E01快速卤素水分测定仪的使用流程和规范。

相关信息

在您了解如何使用VM-E01卤素水分测定仪测定TPV(热塑性硫化橡胶)样品中水分含量,以及快速卤素水分测定仪的使用流程和规范之前,您或许还想了解以下这些问题:

TPV及塑料的一些共性问题

WKT-A9型卡尔费休微量水分测定仪(库伦法)

WKT-A9型卡尔费休微量水分测定仪(库伦法)

参考值的测定

本实验使用维科美拓WKT-A9卡尔费休水分测定仪进行TPV(热塑性硫化橡胶)中水分参考值的测定,与WKT-V2卡式加热炉配合使用,样品被转移至卡式炉的炉体内,挥发的水分通过干燥的氮气传送至电解池而被测定。

塑料行业样品的建议设置

在使用VM-E01快速卤素水分测定仪测定塑料行业样品水分含量时,如果没有进行过相关实验或没找到对应的参考方法,维科美拓根据实验经验数据给您推荐以下设置方式:

  • 升温模式:标准模式

  • 停机模式:自动停机(1mg/140s)

  • 取样量:30g

  • 分辨率:High(0.1mg/0.0001g)

  • 预热:待机,100°C;在待机温度下,将样品空盘预热1分钟,然后去皮。

干燥温度的选择

两次不同温度下加热同一样品的对比

图1 不同温度加热同一样品对比

(点击图片可放大查看)

选择合适的干燥温度,使水分含量测定结果和卡尔费休水分测定仪参考值相匹配。如果出现塑料熔化或颜色明显变化,则表示设置温度过高。一些样品因其特性的特殊,在加热过程中避免不了会出现变色的除外(如样品是聚酰胺,则不可避免的会变化为棕色)。

图1为两次加热后的样品实例对比图,左图说明选择的干燥温度是正确,样品既没有熔化,也没有变色。而右图则明显出现了样品变棕色的迹象,因此所设置的干燥温度过高(样品融化及变色)。

塑料样品处理

待测的样品应及时进行测定,如果不能或不需要立即测定,请将样品完全装满容器(不能少量或不装满,如果样品过少,建议更换小容器),并密封保存,以减少容器内的空气,从而避免保存过程中产生吸潮现象。

卤素水分测定仪测定TPV(热塑性硫化橡胶)样品的操作步骤

将VM-E01快速卤素水分测定仪置于合适的实验位置,开机预热30min,调节至水平(水平气泡居中),并对仪器进行称重校准和温度校准,即可开始TPV(热塑性硫化橡胶)样品的水分测定流程(有关快速卤素水分测定仪的安装、使用环境、预热、校准等问题在《卤素水分测定仪正式测样前的准备工作》一文中已有阐述,您可点击链接前往了解。)。

卤素水分测定仪测定步骤去皮

样品盘去皮

1. 将样品空盘放置在仪器中心位置的三角支架上,在135˚C的待机温度下预热1分钟,按去皮键进行置零。

卤素水分测定仪测定步骤平铺样品

添加样品

2. 用药勺将30g左右的TPV(热塑性硫化橡胶)样品快速均匀的平铺于样品盘上,等待屏幕数值稳定。

卤素水分测定仪测定步骤一键启动

一键启动

3. 数值稳定后,按开始测定键,几分钟后即可在屏幕上看到TPV(热塑性硫化橡胶)样品水分结果。

实验数据

VM-E01卤素水分测定仪(0.1mg/0.0001g)

VM-E01卤素水分测定仪(0.1mg/0.0001g)

VM-E01设置方法参考

  • 升温模式:标准模式

  • 加热温度:135℃

  • 停机模式:自动停机(1mg/140s)

  • 取样量:30g

  • 分辨率:High(0.1mg/0.0001g)

  • 预热:待机,100°C;在待机温度下,将样品空盘预热1分钟,然后去皮。

样品信息

  • 样品描述:TPV,米色,良好的抗化性、耐高/低温性、抗老化性、抗臭氧性,可再生

  • 典型最大允许水分含量 [%]:0.08

  • 吸湿性(23˚C/50rH) [%]:未提供

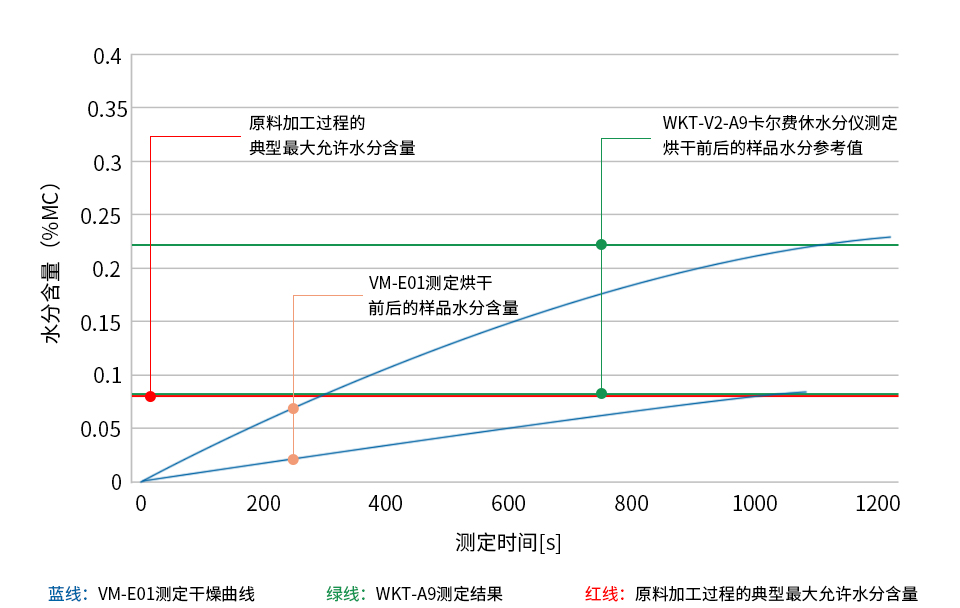

TPV(热塑性硫化橡胶)样品烘干前后的水分测定图表

TPV(热塑性弹性体)样品烘干前后的水分测定图表

图表说明

  • 建议:测定6个TPV(热塑性硫化橡胶)样品,每个样品含有不同的水分含量(干燥、水分含量)。

  • 绿线:WKT-A9卡尔费休水分仪和配套WKT-V2卡式加热炉配合使用测定的水分含量(平均值)。

  • 蓝线:VM-E01快速卤素水分测定仪测定的水分含量(平均值)。

  • 红线:代表塑料粒子加工的典型最大允许水分含量。参考供应商针对材料的特定值的说明。


TPV(热塑性硫化橡胶)样品烘干前后的水分测定数据

样品信息TPV样品烘干前的水分含量TPV样品烘干后的水分含量
测定方法卤素水分测定仪卡尔费休水分测定仪卤素水分测定仪卡尔费休水分测定仪
水分含量%MC0.2320.2220.0840.082
标准偏差Δ0.0020.0060.0030.001
测定时间[min]23301730

特定样品实验说明

塑料粒子加工的最大允许水分含量必须始终依照供应商的说明。此处所列值仅为典型值,可能不适用于您的特定材料或加工过程。

所列的干燥参数是对普通塑料进行测试获得的,并不包含所有等级或颜色的各种塑料。想要获得特定材料的最佳测定结果,可能需要对干燥方法参数进行优化。

常见问题解答

烘干加热法(热失重法)能否测定塑料?

可以,事实上使用卤素水份测定仪进行塑料中的水份测定是ASTM(美国材料试验协会标准)标准中已经公认的测定方法,D6980-12"采用失重法测定塑料中水份的标准试验方法"。

快速卤素水分测定仪能否替代烘箱法测定塑料?

可以的,有关快速卤素水分测定仪能否替代烘箱法的问题在《快速卤素水分测定仪能否替代烘箱法》一文中已有阐述。)

我是否能用测定未增强塑料的相同方法来测量经过增强的塑料?

增强塑料含有玻璃或其他不影响水份测定的材料。所以可以使用同样方法。

我有一种着色树脂,我能否将无色树脂的方法参数应用于它?

建议根据不同吸热特性修改干燥温度,例如:黑色树脂使用的干燥温度要比白色树脂低大约10˚C。

如何测定已加入可塑剂的塑料的水份含量?

因为干燥失重原理将失去的可塑剂看做是水份,需要特别注意。例如:如果可能,用较低的温度加热防止可塑剂的挥发。

我目前使用带有干燥炉的卡尔费休水分滴定仪,我能否将干燥炉的干燥温度应用于VM-E01?

卡尔费休水分滴定仪干燥炉的干燥温度不能直接应用于VM-E01。根据经验,通常VM-E01的干燥温度比干燥炉低30˚C。

目前已开发了针对某树脂供应商的聚合物的测定方法。我能否将该方法应用于其他供应商生产的同类型聚合物?

已有的方法可作为很好的参考,但是仍然需要根据其它供应商的聚合体化合物修改测定方法。

维博士小课堂

热塑性硫化橡胶(Thermoplastic Vulcanizate),简称为TPV,热塑性硫化橡胶的中文简称为热塑性橡胶(Thermoplastic Rubber),简称为TPR,但这个名称容易和其它种类的热塑性弹性体(Thermoplastic Elastomer)相混淆在一起,因为通常热塑性弹性体也被大家叫做热塑性橡胶,尤其是苯乙烯类弹性体,至少在中国似乎"TPR"已经成为它的专有名称了,一提起TPR,就是指以SBS、SEBS等苯乙烯类弹性体为基料的热塑性弹性体,这与苯乙烯类弹性体在民用以及终端消费品领域中消耗量之大是分不开的。

相关产品

VM-E01卤素水分测定仪 VM-E01卤素水分测定仪
VM-E10卤素水分测定仪 VM-E10卤素水分测定仪
VM-E20 卤素水分测定仪 VM-E20 卤素水分测定仪
VM-E50 卤素水分测定仪 VM-E50 卤素水分测定仪
VM-01S型卤素水分测定仪 VM-01S型卤素水分测定仪
VM-1S型卤素水分测定仪 VM-1S型卤素水分测定仪
VM-2S型卤素水分测定仪 VM-2S型卤素水分测定仪
VM-5S型卤素水分测定仪 VM-5S型卤素水分测定仪

相关知识百科

卤素水分测定仪 卤素水分测定仪

卤素水分测定仪又被称为快速卤素水分仪、卤素水分测量仪、卤素水分测试仪、卤素水分计、水分检测仪、水分分析仪、测水仪、验湿仪等。

卡尔费休水分测定仪 卡尔费休水分测定仪

卡尔费休水分测定仪是指采用卡尔费休法原理设计生产的一款测定物料中水分含量的仪器,又叫做卡尔费休水分仪、全自动卡尔费休水分滴定仪、智能卡尔费休微量水分测定仪、费休法水分仪等,有库仑法(电量法)和容量法(滴定法)卡尔费休水分测定仪两种仪器之分。

卡式加热炉 卡式加热炉

卡式加热炉是一种配套卡尔费休水分仪使用的加热设备,常用来萃取样品中的水分,辅助卡尔费休水分仪测试样品中的水分含量。卡式加热炉又叫做卡式炉、卡式辅助加热设备、卡尔费休加热装置、卡尔费休加热炉、卡尔费休干燥炉、气相水分萃取仪、卡氏样品加热炉等。

相关解决方案

利用卤素水分仪测定TPU材料水分含量解决方案 利用卤素水分仪测定TPU材料水分含量解决方案

如何使用卤素水分测定仪测定TPU(热塑性聚氨酯)中的水分的含量?这是TPU(热塑性聚氨酯)供应商和他们的客户都非常关注的一个问题。本文中提供了典型TPU(热塑性聚氨酯)样品水分测定解决方案,您将了解到如何使用卤素水分测定仪测定TPU样品水分含量,以及VM-E01快速卤素水分测定仪的使用流程和规范。

利用卤素水分仪测定PMMA材料水分含量解决方案 利用卤素水分仪测定PMMA材料水分含量解决方案

如何使用卤素水分测定仪测定PMMA (聚甲基丙烯酸甲酯)中的水分的含量?这是PMMA供应商和他们的客户都非常关注的一个问题。本文中提供了典型PMMA (聚甲基丙烯酸甲酯)样品水分测定解决方案,您将了解到如何使用卤素水分测定仪测定PMMA样品水分含量,以及VM-E01快速卤素水分测定仪的使用流程和规范。

利用卤素水分仪测定PET材料水分含量解决方案 利用卤素水分仪测定PET材料水分含量解决方案

如何使用卤素水分测定仪测定PET(聚对苯二甲酸乙二醇酯)中的水分的含量?这是PET供应商和他们的客户都非常关注的一个问题。本文中提供了典型PET (聚对苯二甲酸乙二醇酯)样品水分测定解决方案,您将了解到如何使用卤素水分测定仪测定PET 样品水分含量,以及VM-E01快速卤素水分测定仪的使用流程和规范。

利用卤素水分仪测定PBT材料水分含量解决方案 利用卤素水分仪测定PBT材料水分含量解决方案

如何使用卤素水分测定仪测定PBT (聚对苯二甲酸丁二醇酯)中的水分的含量?这是PBT供应商和他们的客户都非常关注的一个问题。本文中提供了典型PBT (聚对苯二甲酸丁二醇酯)样品水分测定解决方案,您将了解到如何使用卤素水分测定仪测定PBT样品水分含量,以及VM-E01快速卤素水分测定仪的使用流程和规范。

利用卤素水分仪测定PA66材料水分含量解决方案 利用卤素水分仪测定PA66材料水分含量解决方案

如何使用卤素水分测定仪测定PA66(尼龙66、尼龙66树脂、聚酰胺66、聚己二酰己二胺、Polyamide 66、尼龙双6)中的水分的含量?这是PA66供应商和他们的客户都非常关注的一个问题。本文中提供了典型PA66样品水分测定解决方案,您将了解到如何使用卤素水分测定仪测定PA66样品水分含量,以及VM-E01快速卤素水分测定仪的使用流程和规范。

利用卤素水分仪测定PA6材料水分含量解决方案 利用卤素水分仪测定PA6材料水分含量解决方案

如何使用卤素水分测定仪测定PA6(尼龙6、聚酰胺6、锦纶6)中的水分的含量?这是PA6(尼龙6、聚酰胺6、锦纶6)供应商和他们的客户都非常关注的一个问题。本文中提供了典型PA6(尼龙6、聚酰胺6、锦纶6)样品水分测定解决方案,您将了解到如何使用卤素水分测定仪测定PA6(尼龙6、聚酰胺6、锦纶6)样品水分含量,以及VM-E01快速卤素水分测定仪的使用流程和规范。

您近期浏览过的产品

联系我们
400-0523-770
sales@vicometer.com
