近日，由维科美拓（江苏维科特仪器仪表有限公司）设计的《一种高精度立式卤素水分仪》喜获国家实用新型专利，专利号为CN202020117481.5，并受到由中国国家知识产权局颁发的《实用新型专利证书》，意味着维科美拓在实用新型专利领域上得到认可，在新型专利方面受到更深一步的保护和综合竞争力得到进一步的提升。
专利证书是专利申请经审查合格，没有发现驳回理由，满足颁发授予专利权条件，由国务院专利行政部门（即国家知识产权局）作出授予专利权的决定，发给专利申请人的专利证书，是一种法律证明文件。
专利证书分为发明专利证书、实用新型专利证书以及外观设计专利证书。
实用新型专利是三种专利类型（发明、实用新型和外观设计）中的一种，实用新型是指对产品的形状、构造或者其结合所提出的适于实用的新的技术方案。专利法中对实用新型的创造性和技术水平要求较发明专利低，但实用价值大。
维科美拓通过常年的建立、运行与完善，有效提升了企业领导和员工知识版权意识，调动员工发明创造的积极性，使技术创新成果与知识产权紧密结合，增强企业核心竞争力。
未来，维科美拓将继续为客户提供优质的产品和服务，为中国分析仪器事业做出应有贡献，让检测更精准，让操作更简单，让用户更放心。
一种高精度立式卤素水分仪，包括壳体，壳体正面通过销轴设有封闭门，封闭门上设有控制显示器，封闭门的两侧内壁上设有定位凸起，壳体的背面通过螺栓固定有电机罩，电机罩内设有驱动电机，驱动电机上设有输出轴，输出轴与搅拌连轴的中心点相连，搅拌连轴的的两端设有U型通过口，U型通过口的端面上固定有搅拌板，搅拌连轴设在壳体内，搅拌连轴的下方设有称量槽，称量槽的一侧设有卤素灯，称量槽固定在称量支座上，称量支座和卤素灯设在控制底座上，控制底座设在壳体内；本实用新型通过搅拌连轴的设置，实现了样品在U型称量槽持续翻动或运动，避免卤素灯对样品直射从而对样品的灼伤。
1.一种高精度立式卤素水分仪，包括壳体，其特征在于：所述的壳体正面通过销轴设有封闭门，所述的封闭门上设有控制显示器，所述的封闭门的两侧内壁上设有定位凸起，所述的壳体的背面通过螺栓固定有电机罩，所述的电机罩内设有驱动电机，所述的驱动电机上设有输出轴，所述的输出轴与搅拌连轴的中心点相连，所述的搅拌连轴的两端设有U型通过口，所述的U型通过口的端面上固定有搅拌板，所述的搅拌连轴设在壳体内，所述的搅拌连轴的下方设有称量槽，所述的称量槽的一侧设有卤素灯，所述的称量槽固定在称量支座上，所述的称量支座和卤素灯设在控制底座上，所述的控制底座设在壳体内。
2.根据权利要求1所述的一种高精度立式卤素水分仪，其特征在于：所述的壳体的正面和顶面均设有通风口，且所述的通风口设有不止一个。
3.根据权利要求1所述的一种高精度立式卤素水分仪，其特征在于：所述的称量槽为U型称量槽，所述的称量槽的两侧固定有阻拦网。
4.根据权利要求1所述的一种高精度立式卤素水分仪，其特征在于：所述的控制底座内设有称量装置，所述的称量装置与称量支座相连。
一种高精度立式卤素水分仪
技术领域
本实用新型涉及水分仪设备技术领域，具体涉及一种高精度立式卤素水分仪。
背景技术
传统的水分测定一般是采用烘箱干燥法，这种测试方法一个样品的测试周期需要三到四个小时，工作效率比较低，无法适应高节奏的企业生产需求。而现有的卤素水分仪在进行检测的时候仅仅只是对不动的样品进行烘干检测，由于卤素灯直射的原因容易造成对样品的损伤，从而产生误差。
实用新型内容
本实用新型的目的是针对现有的技术存在的不足，提出了一种高精度立式卤素水分仪，包括壳体，所述的壳体正面通过销轴设有封闭门，所述的封闭门上设有控制显示器，所述的封闭门的两侧内壁上设有定位凸起，所述的壳体的背面通过螺栓固定有电机罩，所述的电机罩内设有驱动电机，所述的驱动电机上设有输出轴，所述的输出轴与搅拌连轴的中心点相连，所述的搅拌连轴的的两端设有U型通过口，所述的U型通过口的端面上固定有搅拌板，所述的搅拌连轴设在壳体内，所述的搅拌连轴的下方设有称量槽，所述的称量槽的一侧设有卤素灯，所述的称量槽固定在称量支座上，所述的称量支座和卤素灯设在控制底座上，所述的控制底座设在壳体内。
所述的壳体的正面和顶面均设有通风口，且所述的通风口设有不止一个。
所述的称量槽为U型称量槽，所述的称量槽的两侧固定有阻拦网。
所述的控制底座内设有称量装置，所述的称量装置与称量支座相连。
本实用新型的有益效果为：提出了一种结构紧凑的一种高精度立式卤素水分仪，具备以下有益效果：（1）、本实用新型通过搅拌连轴的设置，实现了样品在U型称量槽持续翻动或运动，避免卤素灯对样品直射从而对样品的灼伤。
（2）、本实用新型通过将卤素灯设置在U型称量槽的一侧，即实现了卤素灯近距离对样品的照射，又提高了样品烘干的速度，提高了检测的效率，并缩短了检测时长。
（3）、本实用新型通过设有的通风口，在卤素灯对样品进行烘干过程中产生的潮湿的空气进行排出，提高了对样品进行烘干的速度，防止保留在空气中的水分再次被烘干的样品吸收。
附图说明

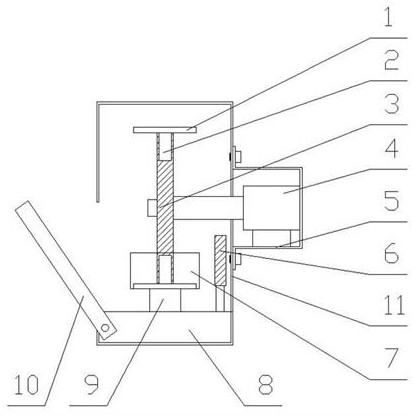

图1是本实用新型的结构示意图。
图2是本实用新型的正面结构示意图。
图3是本实用新型的称量槽结构示意图。
图4是本实用新型的封闭门结构示意图。
图5是本实用新型的卤素灯结构示意图。
图6是本实用新型的搅拌连轴结构示意图。
图中：1、搅拌板，2、U型通过口，3、搅拌连轴，4、驱动电机，5、电机罩，6、卤素灯，7、称量槽，8、控制底座，9、称量支座，10、封闭门，11、壳体，12、通风口，13、阻拦网，14、定位凸起。
具体实施方式
附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。
实施例1,如图所示：一种高精度立式卤素水分仪，包括壳体11，所述的壳体11正面通过销轴设有封闭门10，所述的封闭门10上设有控制显示器，所述的封闭门10的两侧内壁上设有定位凸起14，所述的壳体11的背面通过螺栓固定有电机罩5，所述的电机罩5内设有驱动电机4，所述的驱动电机4上设有输出轴，所述的输出轴与搅拌连轴3的中心点相连，所述的搅拌连轴3的的两端设有U型通过口2，所述的U型通过口2的端面上固定有搅拌板1，所述的搅拌连轴3设在壳体11内，所述的搅拌连轴3的下方设有称量槽7，所述的称量槽7的一侧设有卤素灯6，所述的称量槽7固定在称量支座9上，所述的称量支座9和卤素灯6设在控制底座8上，所述的控制底座8设在壳体11内。
实施例2,一种高精度立式卤素水分仪，所述的壳体11的正面和顶面均设有通风口12，且所述的通风口12设有不止一个。所述的称量槽7为U型称量槽，所述的称量槽7的两侧固定有阻拦网13。所述的控制底座8内设有称量装置，所述的称量装置与称量支座9相连。通过称量槽7的两侧设有的阻拦网13，实现了在卤素灯6照射时可使光照射到称量槽7内的样品上。
在使用时，开启封闭门10，将样品投入到称量槽7内，关闭封闭门10后，通过控制显示器开启检测；开启检测后，驱动电机4带动搅拌连轴3转动，搅拌连轴3两端固定的搅拌板1在称量槽7内进行缓慢的持续的循环的搅拌，避免由于卤素灯6对样品的直射造成对样品的灼伤；通过控制地做内称量装置对烘干前后样品进行称量；当检测完成后开启封闭门10将样品取出即可，封闭门10上设有的控制显示器和驱动电机4通过导线与控制底座8相连。
本实用新型提出了一种结构紧凑的一种高精度立式卤素水分仪，通过搅拌连轴3的设置，实现了样品在称量槽7持续翻动或运动，避免卤素灯6对样品直射从而对样品的灼伤。通过将卤素灯6设置在称量槽7的一侧，即实现了卤素灯6近距离对样品的照射，又提高了样品烘干的速度，提高了检测的效率，并缩短了检测时长。通过设有的通风口12，在卤素灯6对样品进行烘干过程中产生的潮湿的空气进行排出，提高了对样品进行烘干的速度，防止保留在空气中的水分再次被烘干的样品吸收。
最后说明的是，选取上述实施例并对其进行了详细的说明和描述是为了更好的说明本发明专利的技术方案，并不是想要局限于所示的细节。本领域的技术人员对本发明的技术方案进行修改或同等替换，而不脱离本发明技术方案的宗旨和范围的，均应涵盖在本发明的权利要求范围当中。
