实用新型专利|一种水分仪的恒温加热装置

2020-07-29

近日,由维科美拓(江苏维科特仪器仪表有限公司)设计的《一种水分仪的恒温加热装置》喜获国家实用新型专利,专利号为CN202020118817.X,并受到由中国国家知识产权局颁发的《实用新型专利证书》,意味着维科美拓在实用新型专利领域上得到认可,在新型专利方面受到更深一步的保护和综合竞争力得到进一步的提升。


专利证书是专利申请经审查合格,没有发现驳回理由,满足颁发授予专利权条件,由国务院专利行政部门(即国家知识产权局)作出授予专利权的决定,发给专利申请人的专利证书,是一种法律证明文件。

专利证书分为发明专利证书、实用新型专利证书以及外观设计专利证书。

实用新型专利是三种专利类型(发明、实用新型和外观设计)中的一种,实用新型是指对产品的形状、构造或者其结合所提出的适于实用的新的技术方案。专利法中对实用新型的创造性和技术水平要求较发明专利低,但实用价值大。

维科美拓通过常年的建立、运行与完善,有效提升了企业领导和员工知识版权意识,调动员工发明创造的积极性,使技术创新成果与知识产权紧密结合,增强企业核心竞争力。

未来,维科美拓将继续为客户提供优质的产品和服务,为中国分析仪器事业做出应有贡献,让检测更精准,让操作更简单,让用户更放心。

专利内容

摘要

一种水分仪的恒温加热装置,包括壳体,壳体上设有排气结构,壳体正面设有检测门和维修门,检测门设在维修门上方,壳体的一侧设有烘干腔,壳体的另一侧设有控制器;排气结构上设有排气口,壳体内设有检测腔,检测腔内设有卤素灯和称量盘,称量盘与称量装置相连,检测腔下方设有散风层,散风层内设有过滤棉,散风层下方设有进气腔,进气腔的一侧与烘干腔相连通,烘干腔内设有加热棒,且加热棒为L型加热棒,加热棒与加热控制板相连,加热控制板设在进气腔内,加热控制板的另一侧设有进气风扇,进气风扇为离心式风轮,烘干腔的下方与冷却腔相连;本实用新型通过增加到四组检测腔,可实现对四组样品进行检测并横向对比,提高了检测精确度。

一种水分仪的恒温加热装置

权利要求

1.一种水分仪的恒温加热装置,包括壳体,其特征在于:所述的壳体上设有排气结构,所述的壳体正面设有检测门和维修门,所述的检测门设在维修门上方,所述的壳体的一侧设有烘干腔,所述的壳体的另一侧设有控制器;所述的排气结构上设有排气口,所述的壳体内设有检测腔,所述的检测腔内设有卤素灯和称量盘,所述的称量盘与称量装置相连,所述的检测腔下方设有散风层,所述的散风层内设有过滤棉,所述的散风层下方设有进气腔,所述的进气腔的一侧与烘干腔相连通,所述的烘干腔内设有加热棒,且所述的加热棒为 L型加热棒,所述的加热棒与加热控制板相连,所述的加热控制板设在进气腔内,所述的加热控制板的另一侧设有进气风扇,所述的进气风扇为离心式风轮,所述的烘干腔的下方与冷却腔相连。

2.根据权利要求1所述的一种水分仪的恒温加热装置,其特征在于:所述的控制器上设有控制触屏,且所述的控制触屏设有四个,所述的控制器设在检测腔的一侧。

3.根据权利要求1所述的一种水分仪的恒温加热装置,其特征在于:所述的过滤棉的厚度为8cm。

4.根据权利要求1所述的一种水分仪的恒温加热装置,其特征在于:所述的加热控制板通过导线与控制器相连,所述的控制器与称量装置相连。

5.根据权利要求1所述的一种水分仪的恒温加热装置,其特征在于:所述的检测腔内设有四个独立检测腔。

6.根据权利要求1所述的一种水分仪的恒温加热装置,其特征在于:所述的进气风扇与驱动电机相连。

说明书

一种水分仪的恒温加热装置

技术领域

本实用新型涉及水分仪设备技术领域,具体涉及一种水分仪的恒温加热装置。

背景技术

传统的水分测定一般是采用烘箱干燥法,这种测试方法一个样品的测试周期需要三到四个小时,工作效率比较低,无法适应高节奏的企业生产需求。

常规的水分仪仅仅是对单独的样品进行检测,且需要对多个样品进行检测后横向对比,需要每个样品单独进行检测,浪费时间,且可能会检测环境不同,检测出的结果产生误差,不准确。

实用新型内容

本实用新型的目的是针对现有的技术存在的不足,提出了一种水分仪的恒温加热装置,包括壳体,所述的壳体上设有排气结构,所述的壳体正面设有检测门和维修门,所述的检测门设在维修门上方,所述的壳体的一侧设有烘干腔,所述的壳体的另一侧设有控制器;所述的排气结构上设有排气口,所述的壳体内设有检测腔,所述的检测腔内设有卤素灯和称量盘,所述的称量盘与称量装置相连,所述的检测腔下方设有散风层,所述的散风层内设有过滤棉,所述的散风层下方设有进气腔,所述的进气腔的一侧与烘干腔相连通,所述的烘干腔内设有加热棒,且所述的加热棒为 L型加热棒,所述的加热棒与加热控制板相连,所述的加热控制板设在进气腔内,所述的加热控制板的另一侧设有进气风扇,所述的进气风扇为离心式风轮,所述的烘干腔的下方与冷却腔相连。

所述的控制器上设有控制触屏,且所述的控制触屏设有四个,所述的控制器设在检测腔的一侧。

所述的过滤棉的厚度为8cm。

所述的加热控制板通过导线与控制器相连,所述的控制器与称量装置相连。

所述的检测腔内设有四个独立检测腔。

所述的进气风扇与驱动电机相连。

本实用新型的有益效果为:提出了一种结构紧凑的一种水分仪的恒温加热装置,具备以下有益效果:(1)、本实用新型通过增加到四组检测腔,可实现对四组样品进行检测并横向对比,提高了检测精确度。

(2)、本实用新型通过烘干腔的设置,使进入到检测腔内的空气为干燥的空气,提高了检测精度。

(3)、本实用新型通过排气结构、进气风扇和驱动电机的设置,使卤素灯对样品进行烘干产生的潮湿的空气进行排出,提高了检测精度。

附图说明

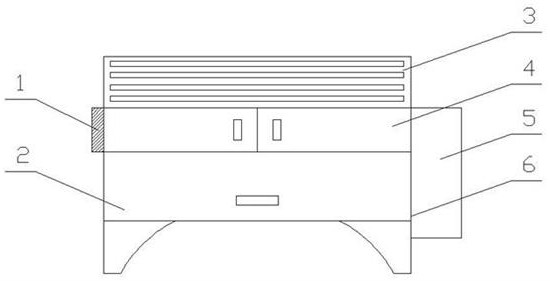

图1是本实用新型的结构示意图。

图2是本实用新型的内部结构示意图。

图3是本实用新型的控制器结构示意图。

图中:1、控制器,2、维修门,3、排气结构,4、检测门,5、烘干腔,6、壳体,7、排气口,8、检测腔,9、卤素灯,10、称量盘,11、过滤棉,12、进气腔,13、离心式风轮,14、加热控制板,15、冷却腔,16、加热棒,17、控制触屏。

具体实施方式

附图仅用于示例性说明,不能理解为对本专利的限制;为了更好说明本实施例,附图某些部件会有省略、放大或缩小,并不代表实际产品的尺寸;对于本领域技术人员来说,附图中某些公知结构及其说明可能省略是可以理解的。

实施例1,如图所示:一种水分仪的恒温加热装置,包括壳体6,所述的壳体6上设有排气结构3,所述的壳体6正面设有检测门4和维修门2,所述的检测门4设在维修门2上方,所述的壳体6的一侧设有烘干腔5,所述的壳体6的另一侧设有控制器1;所述的排气结构3上设有排气口7,所述的壳体6内设有检测腔8,所述的检测腔8内设有卤素灯9和称量盘10,所述的称量盘10与称量装置相连,所述的检测腔8下方设有散风层,所述的散风层内设有过滤棉11,所述的散风层下方设有进气腔12,所述的进气腔12的一侧与烘干腔5相连通,所述的烘干腔5内设有加热棒16,且所述的加热棒16为 L型加热棒16,所述的加热棒16与加热控制板14相连,所述的加热控制板14设在进气腔12内,所述的加热控制板14的另一侧设有进气风扇,所述的进气风扇为离心式风轮13,所述的烘干腔5的下方与冷却腔15相连。

实施例2,一种水分仪的恒温加热装置,所述的控制器1上设有控制触屏17,且所述的控制触屏17设有四个,所述的控制器1设在检测腔8的一侧。所述的过滤棉11的厚度为8cm。所述的加热控制板14通过导线与控制器1相连,所述的控制器1与称量装置相连。所述的检测腔8内设有四个独立检测腔8。所述的进气风扇与驱动电机相连。通过设有的四个独立的检测腔8,实现了可同时对四组样品进行检测,通过对四组样品的检测结果进行横向对比,提高了检测结果的精度。

在使用过程中,将检测门4开启,并将样品放置到称量盘10上并通过相对应的控制器1控制器1上的控制触屏17,此时驱动电机带动进气风扇进行转动,加热控制板14对加热棒16进行控制使加热棒16产生热量,使被进气风扇吸进的风干燥并带有热量,使检测腔8内的空气开始干燥,并持续加热并干燥。通过加热棒16产生热量实现恒温加热,并对检测腔8实现预热效果,控制器1内设有常规的水分仪检测控制器1。

本实用新型提出了一种结构紧凑的一种水分仪的恒温加热装置,通过增加到四组检测腔8,可实现对四组样品进行检测并横向对比,提高了检测精确度。通过烘干腔5的设置,使进入到检测腔8内的空气为干燥的空气,提高了检测精度。通过排气结构3、进气风扇和驱动电机的设置,使卤素灯9对样品进行烘干产生的潮湿的空气进行排出,提高了检测精度。

最后说明的是,选取上述实施例并对其进行了详细的说明和描述是为了更好的说明本发明专利的技术方案,并不是想要局限于所示的细节。本领域的技术人员对本发明的技术方案进行修改或同等替换,而不脱离本发明技术方案的宗旨和范围的,均应涵盖在本发明的权利要求范围当中。
