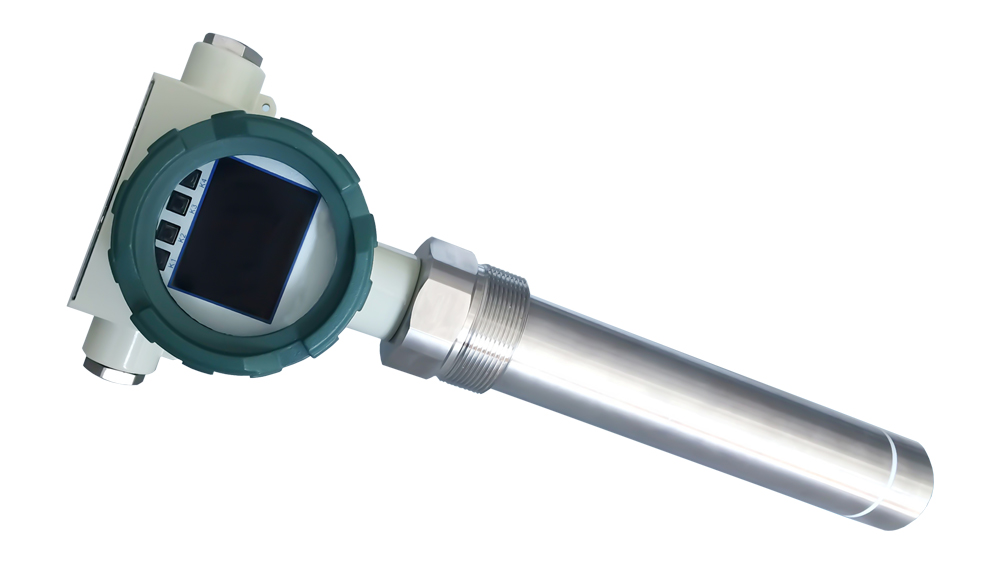

WKT-F-150ZS型在线微波水分仪

WKT-F-150ZS型在线微波水分仪采用一体化全密封结构,无任何机械运动部件。仪表传感器部分完美融入探杆之中,探杆为圆柱形,表面平整光滑,不会堵塞物料。采用工业设计标准,可以显示被测介质的当前水分和平均水分值,量程可以在0-80%之间任意选择,分辨率高达0.01%,探头最大耐温120℃,最大耐压4MPa。由于采用先进的数据存储技术,断电后数据不会丢失。

图文介绍 技术参数 相关产品

图文介绍

WKT-F-150ZS型在线微波水分仪解决方案WKT-F-150ZS型在线微波水分仪安装案例解决方案

仪器介绍

WKT-F-150ZS型在线微波水分仪是一款智能型、高精度的工业微波水分检测仪表。传感器使用相控阵微波传感器,可以全面覆盖了固体,浆体,液体的水分检测,不但提高了水分检测的通用性,而且大大提高了水分检测精度和可靠性。

WKT-F-150ZS型在线微波水分仪采用一体化全密封结构,无任何机械运动部件。仪表传感器部分完美融入探杆之中,探杆为圆柱形,表面平整光滑,不会堵塞物料。采用工业设计标准,可以显示被测介质的当前水分和平均水分值,量程可以在 0-80%之间任意选择,分辨率高达 0.01%,探头最大耐温120℃,最大耐压 4MPa。 由于采用先进的数据存储技术,断电后数据不会丢失。探头内置高精度温度传感器,通过独有的校正软件进行精确的温度补偿;内置三维标定数据模块,操作简单。

WKT-F-150ZS型在线微波水分仪对物质的颜色不敏感,甚至还可以测量多数弱导电介质。微波测量方式属于深度检测技术,微波可以射入被测介质一段距离,比红外检测等表面检测技术优越。

微波在线水分仪的原理

>微波是一种高频电磁波,微波透射介质时产生的衰减、相位改变主要由介质的介电常数、介质损耗角正切值决定。水是一种极性分子,水的介电常数和介质损耗角正切值都远高于一般介质……



产品特点

  • 内置温度测量和温度补偿,便于高精度测量。

  • 实时测量,速度高,响应快(小于秒级);

  • 探头采用不锈钢材质,PTFE 接头,防腐,防锈;

  • 有可动部件,低维护和长寿命;

  • 恶劣现场的防爆(ExiadIICT6 Ga/Gb)和防护(IP68)等级;

  • 采用双频微波探测技术,不受流态和工矿环境因素影响;



主要应用

  • 内置温度测量和温度补偿,便于高精度测量;

  • 油水分离和测量,各类主辅料组分过程控制等。

  • 原油勘探、开采、开发、提炼、储运计量各环节;

  • 化工原料、航空、航天、船只特殊润滑机油,燃油;

  • 果汁、糖浆、饮料、麦芽汁,各种酒类及制酒原料;

  • 各类添加剂,油品和物料运输交换结算;

  • 用于石化、化工、纺织、食品、饮料、制药、造纸、环保等行业;

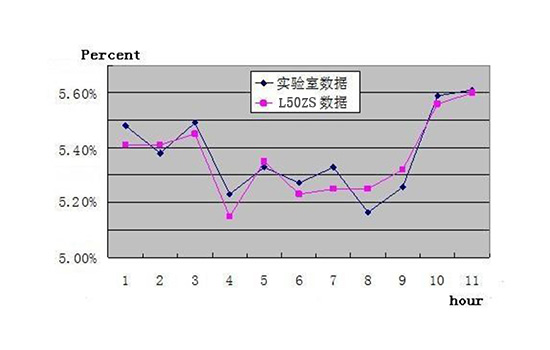

WKT-F-150ZS型在线微波水分仪实验室数据对比

可靠的测试结果

在线微波水分的监测数据准确可靠,可以长久的保持数据稳定性,与实验室数据进行比,精度能够满足现场水分快速测试的要求,为企业提供有力的数据支持。



WKT-F-150ZS型在线微波水分仪智能上位机软件

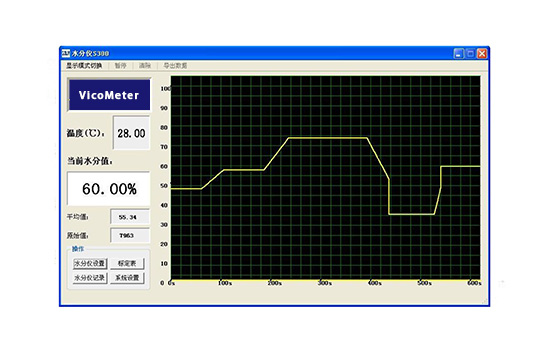

智能上位机软件

软件具有丰富的功能:可自动记录和显示曲线图;实时显示介质的温度、当前水分值、平均值;可远程对仪器进行标定设置;可以导出水分测量数据。



WKT-F-150ZS型在线微波水分仪材料安装解决方案

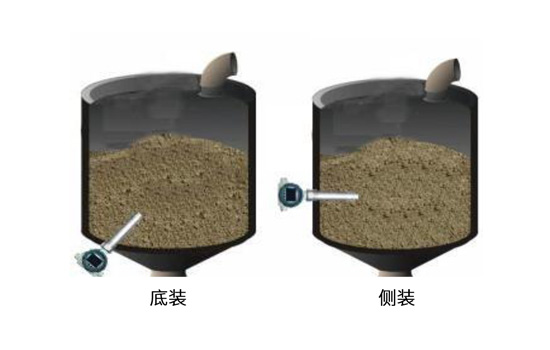

材料安装

探头至少露出8CM。须注意安装位置,应避免靠近入料口,以减少下料冲击时损及感应棒。若水分仪必须靠近入料口,请在仪器上方加装保护挡板。



WKT-F-150ZS型在线微波水分仪材料安装典型案例

材料安装典型案例

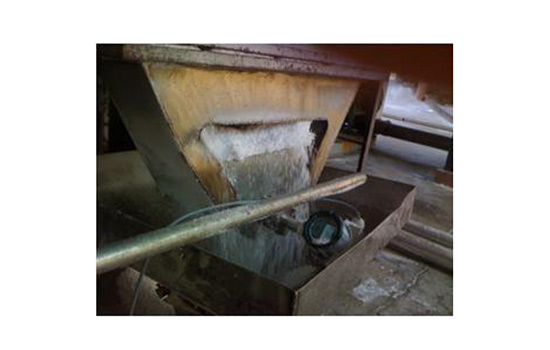

玻璃厂石英砂料斗水分检测



WKT-F-150ZS型在线微波水分仪管道安装解决方案

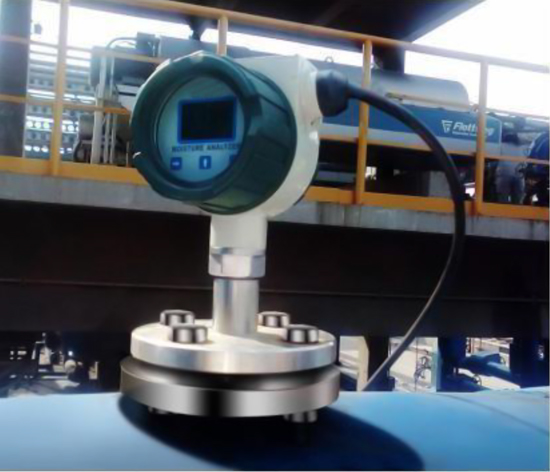

管道安装

在线微波水分仪可安装在管道上,实时监控管道内的物料水分含量。



WKT-F-150ZS型在线微波水分仪管道安装典型案例

管道安装典型案例

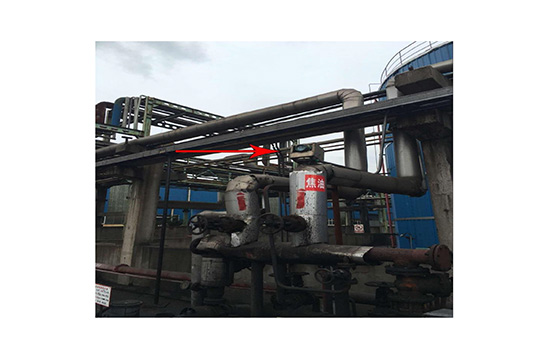

化工厂煤焦油水分管道检测



WKT-F-150ZS在线微波水分仪常规安装典型安装案例

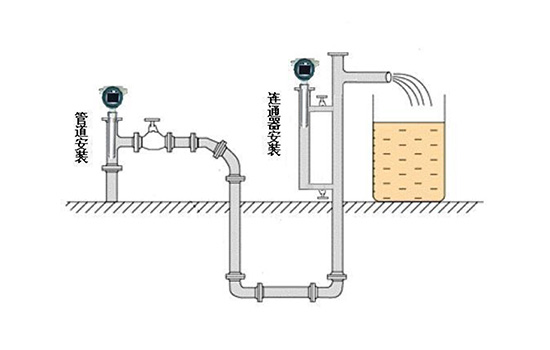

常规安装:1、管道;2、连通器;3、储液罐

WKT-F-150ZS在线微波水分仪炼油厂原油水分测量

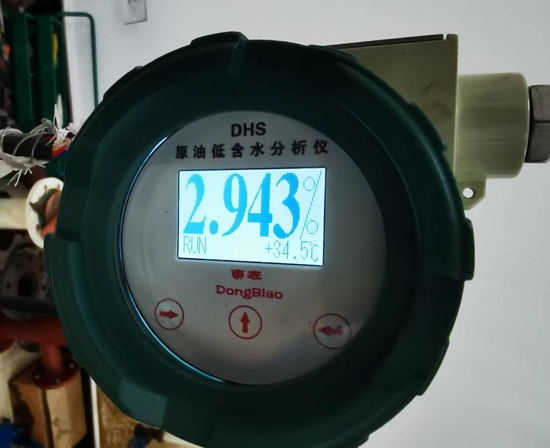

安装案例:炼油厂原油水分测量

WKT-F-150ZS在线微波水分仪化工厂甲醇溶液水分测量

安装案例:化工厂甲醇溶液水分测量

WKT-F-150ZS在线微波水分仪典型安装案例

安装案例:罐体式安装

WKT-F-150ZS在线微波水分仪典型安装案例

安装案例:卸货安装

WKT-F-150ZS在线微波水分仪典型安装案例

安装案例:罐体安装

WKT-F-150ZS在线微波水分仪典型安装案例

安装案例:管道安装

WKT-F-150ZS在线微波水分仪典型安装案例

安装案例:管道安装

WKT-F-150ZS在线微波水分仪典型安装案例

安装案例:管道安装

技术参数

量程从0-80%之间任意选择
分辨率0.1%(量程<10%)
0.2%(量程>10%)
安装方式指2英寸NPT螺纹或标准法兰
插入深度标准245mm(长度可定制)
重量约3kg
探头测温范围常规型<80℃
耐温型<120℃
温度补偿
探头材料304不锈钢
防爆性能隔爆DIICT6
信号输出MODBUS协议RS485 和4~20mA
电源24VDC±20%
耐压等级常规型<1Mpa    耐压型<4Mpa
微波探头频率24GHz
采样频率1000次/秒
防护等级IP68
推荐校准周期8-12个月
屏显水分实时值、平均值、曲线图、水分原始值(可切换显示)
温度传感器PT1000铂热电阻
