近日，由维科美拓（江苏维科特仪器仪表有限公司）设计的《一种卡式气体进样装置》喜获国家实用新型专利，专利号为CN201821572328.0，并受到由中国国家知识产权局颁发的《实用新型专利证书》，意味着维科美拓在实用新型专利领域上得到认可，在新型专利方面受到更深一步的保护和综合竞争力得到进一步的提升。
专利证书是专利申请经审查合格，没有发现驳回理由，满足颁发授予专利权条件，由国务院专利行政部门（即国家知识产权局）作出授予专利权的决定，发给专利申请人的专利证书，是一种法律证明文件。
专利证书分为发明专利证书、实用新型专利证书以及外观设计专利证书。
实用新型专利是三种专利类型（发明、实用新型和外观设计）中的一种，实用新型是指对产品的形状、构造或者其结合所提出的适于实用的新的技术方案。专利法中对实用新型的创造性和技术水平要求较发明专利低，但实用价值大。
维科美拓通过常年的建立、运行与完善，有效提升了企业领导和员工知识版权意识，调动员工发明创造的积极性，使技术创新成果与知识产权紧密结合，增强企业核心竞争力。
未来，维科美拓将继续为客户提供优质的产品和服务，为中国分析仪器事业做出应有贡献，让检测更精准，让操作更简单，让用户更放心。
一种卡式气体进样装置，所述的伸缩电机I的上端设有伸缩杆I,所述的伸缩杆I的上方设有支撑板，所述的支撑板的下端设有上滑道，所述的上滑道上设有与其相啮合的上连接板，所述的伸缩杆II的下端设有伸缩电机II，所述的伸缩电机II位于下连接板上，所述的下连接板的下方设有与其相啮合的下滑道，所述的底座与支撑板之间设有气体取样袋，所述的气体取样袋通过软管连接气压表，所述的气压表的另一端连接进气筒，所述的进气筒的底端设有电动磁阀；通过压力表可以更加精准的控制气体取样袋的进气量，通过伸缩电机I与伸缩电机II可以实现匀速挤压气体取样，提高测量精密度，可以进行向后两次以上不同体积的进样，工作效率高，适合实验室内气体抽取使用。
1.一种卡式气体进样装置，包括机壳、进气筒、底座和支撑板，其特征在于：所述的底座的一侧设有伸缩电机I,所述的伸缩电机I的上端设有伸缩杆I,所述的伸缩杆I的上方设有支撑板，所述的支撑板的下端设有上滑道，所述的上滑道上设有与其相啮合的上连接板，所述的上连接板的下方设有伸缩杆II，所述的伸缩杆II的下端设有伸缩电机II，所述的伸缩电机II位于下连接板上，所述的下连接板的下方设有与其相啮合的下滑道，所述的下滑道位于底座的上端，所述的底座与支撑板之间设有气体取样袋，所述的气体取样袋通过软管连接气压表，所述的气压表的另一端通过进气管连接进气筒，所述的进气筒的底端设有电动磁阀。
2.根据权利要求1所述的一种卡式气体进样装置，其特征在于：所述的伸缩电机I、伸缩电机II、气压表和电动磁阀分别通过导线连接电源。
3.据权利要求1所述的一种卡式气体进样装置，其特征在于：所述的进气筒与电动磁阀均位于机壳的上端。
4.据权利要求1所述的一种卡式气体进样装置，其特征在于：所述的伸缩电机II 位于底座的另一侧。
5.据权利要求1所述的一种卡式气体进样装置，其特征在于：所述的上滑道与下滑道上各设有一组定位卡件。
6.据权利要求1所述的一种卡式气体进样装置，其特征在于：所述的进气筒与进气管的连接处设有橡胶圈。
一种卡式气体进样装置
技术领域
本实用新型涉及气体检测技术领域，具体涉及一种卡式气体进样装置。
背景技术
通过卡式气体测量仪可以检测气体中的成分和含量，是实验室内经常用到的仪器，目前，实验室在使用气体取样袋取样并采用气相色谱法进行气体样品分析时，往往需要先将气体取样袋与进气装置相连接，然后挤压气体取样袋以使气体进入进气装置内，其挤压方式主要通过人工按压气体取样袋进行的，人工按压容易造成进样过程中气体压力不均，进样量变化不一，进而影响气体样品分析测试的精密度。
发明内容
本实用新型的目的是为了克服上述现有技术存在的不足之处，本发明所要解决的技术问题是针对现有技术的状况，提供一种整体结构紧凑合理的一种卡式气体进样装置。
本实用新型采用的技术方案为：该卡式气体进样装置，包括机壳、进气筒、底座和支撑板，所述的底座的一侧设有伸缩电机I,所述的伸缩电机I的上端设有伸缩杆I,所述的伸缩杆I的上方设有支撑板，所述的支撑板的下端设有上滑道，所述的上滑道上设有与其相啮合的上连接板，所述的上连接板的下方设有伸缩杆II，所述的伸缩杆II的下端设有伸缩电机II，所述的伸缩电机II位于下连接板上，所述的下连接板的下方设有与其相啮合的下滑道，所述的下滑道位于底座的上端，所述的底座与支撑板之间设有气体取样袋，所述的气体取样袋通过软管连接气压表，所述的气压表的另一端通过进气管连接进气筒，所述的进气筒的底端设有电动磁阀。
所述的伸缩电机I、伸缩电机II、气压表和电动磁阀分别通过导线连接电源。
所述的进气筒与电动磁阀均位于机壳的上端。
所述的伸缩电机II 位于底座的另一侧。
所述的上滑道与下滑道上各设有一组定位卡件。
所述的进气筒与进气管的连接处设有橡胶圈。
本实用新型的有益效果是：通过压力表可以更加精准的控制气体取样袋的进气量，通过伸缩电机I与伸缩电机II可以实现匀速挤压气体取样，提高测量精密度，可以进行向后两次以上不同体积的进样，无死体积，工作效率高，适合实验室内气体抽取使用。
附图说明

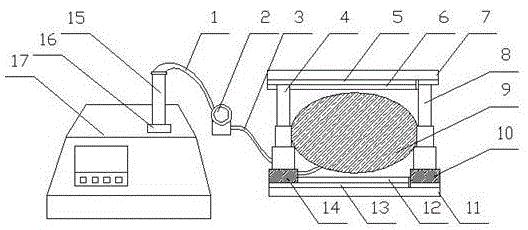

图1是本实用新型结构示意图。
具体实施方式
附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。
参照附图，该卡式气体进样装置，包括机壳17、进气筒15、底座11和支撑板7，所述的底座11的一侧设有伸缩电机I10,所述的伸缩电机I10的上端设有伸缩杆I8,所述的伸缩杆I8的上方设有支撑板7，所述的支撑板7的下端设有上滑道5，所述的上滑道5上设有与其相啮合的上连接板6，所述的上连接板6的下方设有伸缩杆II4，所述的伸缩杆II4的下端设有伸缩电机II14，所述的伸缩电机II14位于下连接板12上，所述的下连接板12的下方设有与其相啮合的下滑道13，所述的下滑道13位于底座11的上端，所述的底座11与支撑板7之间设有气体取样袋9，所述的气体取样袋9通过软管3连接气压表2，所述的气压表2的另一端通过进气管1连接进气筒15，所述的进气筒15的底端设有电动磁阀16。
所述的伸缩电机I10、伸缩电机II14、气压表2和电动磁阀16分别通过导线连接电源。
所述的进气筒15与电动磁阀16均位于机壳17的上端。
所述的伸缩电机II14 位于底座11的另一侧。
所述的上滑道5与下滑道13上各设有一组定位卡件。
所述的进气筒15与进气管1的连接处设有橡胶圈。
具体实施过程如下：在卡式气体实验中将进气管1与进气筒15相连接，通过伸缩电机I10与伸缩电机II14带动伸缩杆I8与伸缩杆II4向下对气体取样袋9释放压力，通过压力表观察进气体压力值，是定量更加准确，通过上滑道5与下滑道13可以扩展气体取样袋9的存放空间，操作简单，实用性强。
通过压力表可以更加精准的控制气体取样袋9的进气量，通过伸缩电机I10与伸缩电机II14可以实现匀速挤压气体取样，提高测量精密度，可以进行向后两次以上不同体积的进样，无死体积，工作效率高，适合实验室内气体抽取使用。
对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型权利要求的保护范围之内。图中，描述位置关系仅用于示例性说明，不能理解为对本专利的限制；显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。
