近日，由维科美拓（江苏维科特仪器仪表有限公司）设计的《一种隔热型水分称重测量仪》喜获国家实用新型专利，专利号为CN201922410382.6，并受到由中国国家知识产权局颁发的《实用新型专利证书》，意味着维科美拓在实用新型专利领域上得到认可，在新型专利方面受到更深一步的保护和综合竞争力得到进一步的提升。
专利证书是专利申请经审查合格，没有发现驳回理由，满足颁发授予专利权条件，由国务院专利行政部门（即国家知识产权局）作出授予专利权的决定，发给专利申请人的专利证书，是一种法律证明文件。
专利证书分为发明专利证书、实用新型专利证书以及外观设计专利证书。
实用新型专利是三种专利类型（发明、实用新型和外观设计）中的一种，实用新型是指对产品的形状、构造或者其结合所提出的适于实用的新的技术方案。专利法中对实用新型的创造性和技术水平要求较发明专利低，但实用价值大。
维科美拓通过常年的建立、运行与完善，有效提升了企业领导和员工知识版权意识，调动员工发明创造的积极性，使技术创新成果与知识产权紧密结合，增强企业核心竞争力。
未来，维科美拓将继续为客户提供优质的产品和服务，为中国分析仪器事业做出应有贡献，让检测更精准，让操作更简单，让用户更放心。
一种隔热型水分称重测量仪，包括移动轮，移动轮连接支腿，支腿连接到底座上，底座上设有测量腔、控制开关和控制面板，测量腔上设有排风风扇和进风风扇，测量腔通过折页连接盖门，盖门上设有隔热层，测量腔内部设有红外加热传感器和样品盘，样品盘连接内部的测量器，控制面板上设有显示屏、监控屏和控制按键，本实用新型通过设置的进风风扇和排风风扇通过风带走热量，因此可以维持传感器的温度的相对稳定，并提高美观性，结构新颖，适合推广使用，结构简单，测量结果准确，可快速并直接对待测体进行测量重量和水分，由于无需对待测体进行粉碎或混合处理，故不会产生脚料，同时在待测体的水分含量测试完毕仍可继续销售，大大地减少了测试成本。
1.一种隔热型水分称重测量仪，包括移动轮，其特征在于：所述的移动轮连接支腿，所述的支腿连接到底座上，所述的底座上设有测量腔、控制开关和控制面板，所述的测量腔上设有排风风扇和进风风扇，所述的测量腔通过折页连接盖门，所述的盖门上设有隔热层，所述的测量腔内部设有红外加热传感器和样品盘，所述的样品盘连接内部的测量器，所述的控制面板上设有显示屏、监控屏和控制按键。
2.根据权利要求1所述的一种隔热型水分称重测量仪，其特征在于：所述的底座内设有控制主板，所述的控制主板上设有测量器和CPU处理器，所述的CPU处理器连接控制内板，所述的控制内板连接到控制面板。
3.根据权利要求1所述的一种隔热型水分称重测量仪，其特征在于：所述的移动轮设置为四个，且所述的移动轮均连接一个支腿。
4.根据权利要求1所述的一种隔热型水分称重测量仪，其特征在于：所述的支腿设置为四个，且所述的支腿均安装在底座的四角处。
5.根据权利要求1所述的一种隔热型水分称重测量仪，其特征在于：所述的盖门上设有可视窗口。
6.根据权利要求1所述的一种隔热型水分称重测量仪，其特征在于：所述的控制按键设置为多个，且所述的控制按键连接到控制内板上。
7.根据权利要求1所述的一种隔热型水分称重测量仪，其特征在于：所述的进风风扇安装在测量腔的侧板下部。
8.根据权利要求1所述的一种隔热型水分称重测量仪，其特征在于：所述的排风风扇安装在测量腔的背板上部。
一种隔热型水分称重测量仪
技术领域
本实用新型涉及水分检测技术领域，具体涉及一种隔热型水分称重测量仪。
背景技术
加热型电子水分仪的工作原理是对被测物进行加热，然后利用称量加热前以及加热后的重量来得到被测物的水分含量。而称量传感器对于温度的变化都是相当敏感的，因此加热型电子水分仪的使用中，由于加热时温度的变化会引起称量传感器发生称量结果的偏差。
实用新型内容
本实用新型的目的是针对现有的技术存在的不足，一种隔热型水分称重测量仪。
一种隔热型水分称重测量仪，包括移动轮，所述的移动轮连接支腿，所述的支腿连接到底座上，所述的底座上设有测量腔、控制开关和控制面板，所述的测量腔上设有排风风扇和进风风扇，所述的测量腔通过折页连接盖门，所述的盖门上设有隔热层，所述的测量腔内部设有红外加热传感器和样品盘，所述的样品盘连接内部的测量器，所述的控制面板上设有显示屏、监控屏和控制按键。
所述的底座内设有控制主板，所述的控制主板上设有测量器和CPU处理器，所述的CPU处理器连接控制内板，所述的控制内板连接到控制面板。
所述的移动轮设置为四个，且所述的移动轮均连接一个支腿。
所述的支腿设置为四个，且所述的支腿均安装在底座的四角处。
所述的盖门上设有可视窗口。
所述的控制按键设置为多个，且所述的控制按键连接到控制内板上。
所述的进风风扇安装在测量腔的侧板下部。
所述的排风风扇安装在测量腔的背板上部。
本实用新型的有益效果为：提出了一种结构紧凑的一种隔热型水分称重测量仪，本实用新型通过设有的测量腔、折页、隔热层、盖门和设有的红外加热传感器可防止测量室水分影响测量结果，封闭隔热式测量腔避免出现误差，本实用新型通过设置的进风风扇和排风风扇通过风带走热量，因此可以维持传感器的温度的相对稳定，并提高美观性，结构新颖，适合推广使用，结构简单，测量结果准确，可快速并直接对待测体进行测量重量和水分，由于无需对待测体进行粉碎或混合处理，故不会产生脚料，同时在待测体的水分含量测试完毕仍可继续销售，大大地减少了测试成本。
附图说明

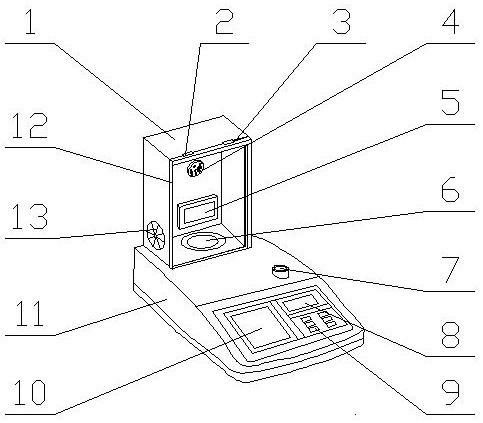

图1是本实用新型的整体结构示意图。
图2是本实用新型的内部结构示意图。
具体实施方式
附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。
实施例1，如图所示：一种隔热型水分称重测量仪，包括移动轮17，所述的移动轮17连接支腿16，所述的支腿16连接到底座11上，所述的底座11上设有测量腔1、控制开关7和控制面板14，所述的测量腔1上设有排风风扇4和进风风扇13，所述的测量腔1通过折页2连接盖门12，所述的盖门12上设有隔热层3，所述的测量腔1内部设有红外加热传感器5和样品盘6，所述的样品盘6连接内部的测量器20，所述的控制面板14上设有显示屏10、监控屏8和控制按键9。
所述的底座11内设有控制主板19，所述的控制主板19上设有测量器20和CPU处理器18，所述的CPU处理器18连接控制内板15，所述的控制内板15连接到控制面板14。
所述的移动轮17设置为四个，且所述的移动轮17均连接一个支腿16。
所述的支腿16设置为四个，且所述的支腿16均安装在底座11的四角处。
所述的盖门12上设有可视窗口。
所述的控制按键9设置为多个，且所述的控制按键9连接到控制内板15上。
所述的进风风扇13安装在测量腔1的侧板下部。
所述的排风风扇4安装在测量腔1的背板上部。
一种隔热型水分称重测量仪，本实用新型通过设有的测量腔1、折页2、隔热层3、盖门12和设有的红外加热传感器5可防止测量室水分影响测量结果，封闭隔热式测量腔1避免出现误差，本实用新型通过设置的进风风扇13和排风风扇4通过风带走热量，因此可以维持传感器的温度的相对稳定，并提高美观性，结构新颖，适合推广使用，结构简单，测量结果准确，可快速并直接对待测体进行测量重量和水分，由于无需对待测体进行粉碎或混合处理，故不会产生脚料，同时在待测体的水分含量测试完毕仍可继续销售，大大地减少了测试成本。
最后说明的是，选取上述实施例并对其进行了详细的说明和描述是为了更好的说明本发明专利的技术方案，并不是想要局限于所示的细节。本领域的技术人员对本发明的技术方案进行修改或同等替换，而不脱离本发明技术方案的宗旨和范围的，均应涵盖在本发明的权利要求范围当中。
